作為壓鑄行業的風向標，CHINA DIECASTING & CHINA NONFERROUS 2022上海壓鑄有色展將于2022年10月9-11日在蘇州國際博覽中心舉辦。屆時，將為行業帶來更專業、更全面的環保及安全的新產品、新技術、新方案。
4月25日零跑發布了CTC技術
精彩內容在視頻號發布，掃描上方圖片二維碼，歡迎觀看！
01
CTC是何方神圣？

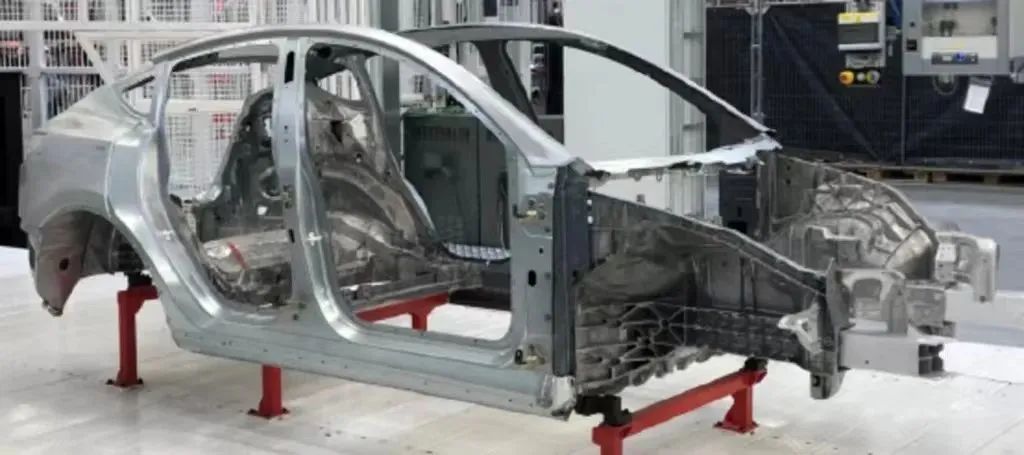

2021年10月，在柏林工廠開放日，特斯拉展示了 Model Y 一體化壓鑄前車身+CTC+后車身，組合成整體車身。作為新技術的引領者，特斯拉發布的CTC技術引來了眾多追隨者，近日零跑汽車成為國內第一個吃螃蟹的企業。
.jpg)
.png)
公開信息顯示，各方追捧的CTC (Cell to Chassis) 電池技術是將電芯直接集成到車輛底盤內部的電池技術。CTC 技術省去了從電芯到模組，再到電池包的兩個步驟，直接將電芯安裝在車輛平臺上，是 CTP（Cell to Pack）的進一步集成方案。根據特斯拉及零跑公布的圖片信息及按照行業習慣來講，CTC準確的表述應是電池殼體集成于車身地板上。猜想之所以稱之為CTC，可能是由滑板底盤的概念延伸而來；但是CTC并不是滑板底盤的唯一選擇。
02
CTC的技術特點

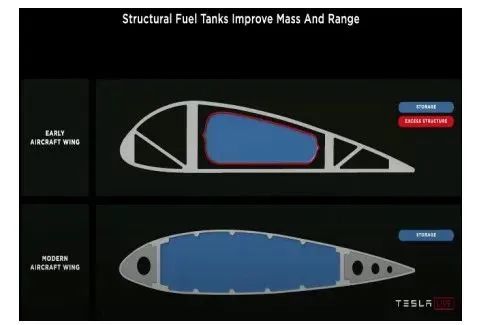

CTC 技術概念由特斯拉率先提出。CTC 的技術思路與飛機將燃料箱融于機翼一體而不是另做燃料箱這一設計相類似，其目的是高度集成化，減少零部件的數量與總裝工藝，起到降低重量、提高效率、降低成本的作用。
CTC 方案靈感源于機翼油箱
特斯拉CTC技術中，取消Pack設計，前后連接兩個車身大型鑄件，取消原有乘員艙地板板，以電池上蓋取代之，座椅直接安裝在電池上蓋上。電池既是能源設備，也是結構本身。
CTC 電池集成方案：省去模組
為解決電池包隔熱的問題，特斯拉在電池包的內部填滿了膠，以阻擋熱量向車內的傳導。另外特斯拉在電池包靠近車身門檻的兩側灌的膠相對較厚，這一部分膠可以起到側碰過程中防止電芯被擠壓起火的緩沖作用。
特斯拉Model Y車型的 CTC方案是直接讓電池包參與碰撞吸能，激進的特斯拉拿掉了原本屬于車身的前地板和地板上的座椅橫梁，在電池包殼體上焊接了四根橫梁（位置與B柱和柱碰接觸點對應），這四根橫梁既用來安裝前排座椅，又參與側碰和柱碰的傳力，能夠防止電池包在側碰撞擊中被過渡擠壓。另外電池包殼體內的膠也可以起到一定的碰撞緩沖作用。特斯拉采用了這樣一套方案解決了側面碰撞的潛在安全問題。
CTC電池技術有助于將車輛的結構平臺進一步單元化，從而進一步降低制造成本。馬斯克曾表示，采用了CTC電池技術后，配合一體化壓鑄技術，可以節省370 個零部件，為車身減重10% ，將每千瓦時的電池成本降低7%。
總結特斯拉CTC的優勢如下：
1、節省空間。由于取消了模組，可在有限的空間內塞更多的電池，有利于在更小的車型上實現長續航和高性能。
2、節省重量。取消原設計的地板，將電池殼蓋板和地板合二為一，減少了零件配置。
3、節省時間。簡化零件，高度集成化設計，減少中間制造環節。
4、車身扭轉剛性更強。CTC整體結構參與受力。
5、減少供應商依賴度。CTC技術集成于車身上，主控權握在主機廠手中。
所有的事物均有兩面性，優勢的背面就是劣勢，CTC也不例外。
總結特斯拉CTC的局限如下：
1、 維修便利性差。CTC作為車身結構件，失去了獨立更換電池包的可能性和各種性價比超高的維修方案。比如同樣角度的碰撞導致底部結構受損時，CTC方案可能無法單獨更換某一部分，需要整體更換車架+電池，就像國產特斯拉Model Y后一體壓鑄車身碰撞后大概率報全損一樣。
2、 無法實現換電技術。CTC是與車身整體高度集成的方案，電池與車身是一個密不可分的整體，這也就意味著特斯拉的CTC徹底斷絕了換電這一條補能技術路線。
03
盤點押寶CTC的車企
1. 特斯拉
特斯拉的CTC屬于承載式車身技術路線，電池框架與車身下車體（門檻梁、縱梁、橫梁、地板等）集成。所以，在裝配時應該在上方整個車身完成裝配（主要是車身+前鑄件+后鑄件）后，再將電池結構與車身完成連接。
特斯拉的概念是電池既是能源設備，也是結構本身。特斯拉的核心理念就是做減法，集成、簡化是其一貫的風格。具體優缺點在上一節已經進行了交代，此處不再贅述。
2. Canoo

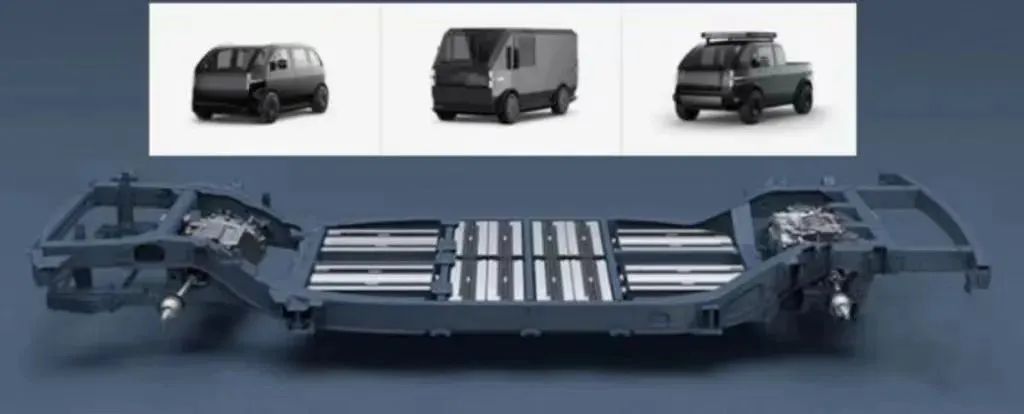

Canoo是一家來自美國加州的電動汽車初創公司，成立于2017年12月。Canoo最為出名的是滑板底盤，Canoo在2019年即推出了滑板式底盤，并提出將電池和底盤合二為一的方案。
不同于特斯拉將電芯直接集成到車身的無模組方案，
Canoo的方案是將模組集成到底盤。
3. 比亞迪
早在2021年9月8日，比亞迪就公布了基于純電專屬e平臺3.0中型平臺打造的全新概念車ocean-X，并宣布o(jì)cean-X上會采用CTC電池車身一體化技術。
4. 寧德時代

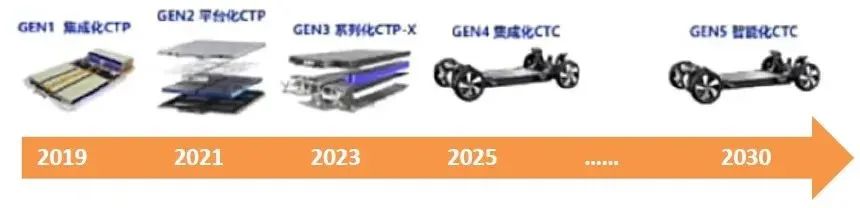

公開資料顯示，寧德時代計劃在2025年實現集成化CTC，2030年實現智能化CTC。
據悉，寧德時代的集成化CTC技術不僅會重新布置電池，還會納入包括電機、電控、DC/DC、OBC等動力部件。寧德時代的CTC技術，將電芯與車身、底盤、電驅動、熱管理及各類高低壓控制模塊等集成一體，使行駛里程突破1000公里；并通過智能化動力域控制器優化動力分配和降低能耗。
5. 零跑汽車
4月25日，零跑汽車正式發布“CTC電池底盤一體化”技術，成為國內首個“吃螃蟹”的車企。零跑科技可量產CTC電池底盤一體化技術，可使整車電池布置空間增加14.5%，綜合提升整車?yán)m(xù)航里程10%。該技術將在零跑的C平臺電動中大型轎車零跑C01上率先量產應用。

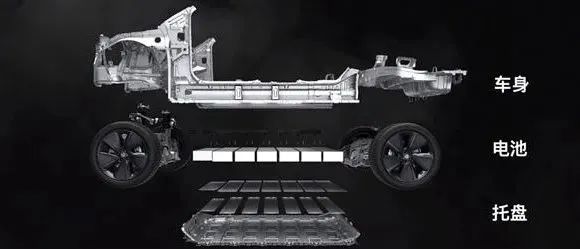

零跑科技電池產品線總經理在這次發布會上分享道：“零跑智能動力CTC技術，即cell -to -chassis，是指將電池、底盤和下車身進行集成設計，簡化產品設計和生產工藝的前沿技術。通過重新設計電池承載托盤，使整個下車體底盤結構與電池托盤結構耦合，創新了安裝工藝，真正做到了Less is more。通過減少冗余的結構設計，能有效減少零部件數量，在提升空間利用率和系統比能的同時，讓車身與電池結構互補，使電池抗沖擊能力及車身扭轉剛度得到大幅度提升。”

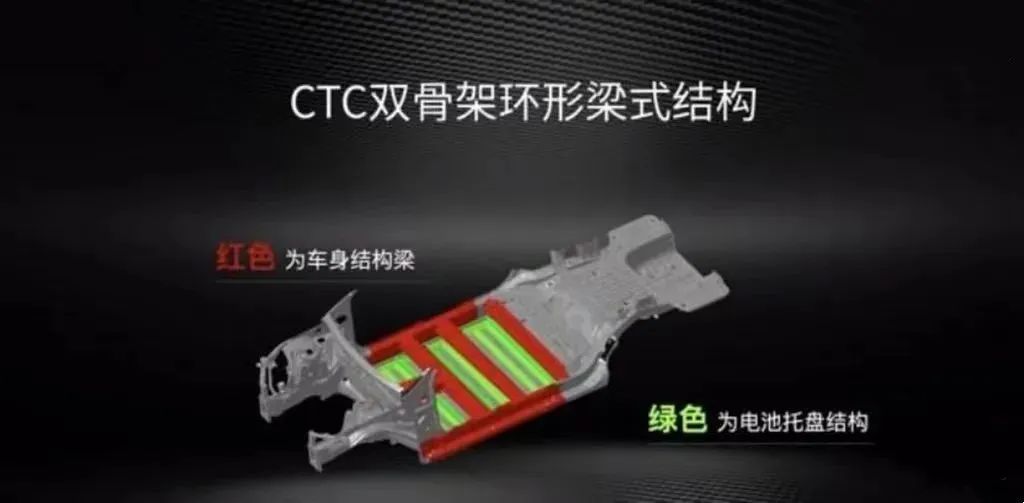

零跑汽車創新性的應用了CTC雙骨架環形梁式結構，將電池骨架結構和車身結構合二為一，既是車身結構又是電池結構，整體結構效率更高。通過車身設計實現電池密封，CTC技術借用現有基本結構，利用車身縱梁、橫梁形成完整的密封結構，相對于傳統汽車這是一大創新。
零跑的CTC方案相比傳統方案電池布置空間增加14.5%。CTC增加電池空間利用率，提升10%續航的同時提高電池保溫性能。CTC讓車身扭轉剛度提升25%，達到33897Nm/deg，整車重量降低15kg，助力駕駛性能、操控性進一步提升。
此外，國內外還有許多企業都重視起了CTC技術，國外像福特、沃爾沃、大眾和LG集團，國內初創公司悠跑科技以滑板底盤為主打，也會應用CTC技術作為動力支持。
04
零跑與特斯拉在CTC技術方案上的不同之處
外行看熱鬧，內行看門道。國內外兩個第一次吃螃蟹的車企，各位知道他們的吃相有何不同嗎？
特斯拉直接把4680圓柱形電芯排列在車身上，電池艙前后直接連接起兩個車身大型鑄件，取消原地板件，以電池上蓋代替，座椅直接安裝在電池上蓋上。電芯既是儲能載體，也是結構本身。
零跑則是在乘員艙下面挖了一個洞，然后將電池模組從下往上通過栓接、膠接等固定方式懸吊在洞里，下面再用下蓋形成密封空間。但是零跑的方案少了傳統的電池包上蓋，改由車身+下蓋負責密封，對乘員艙防熱失控設計提出了新挑戰。
簡而言之，兩者最大的不同是：特斯拉是將電芯直接堆在車身上；而零跑則是將模組堆在車身上，并沒有省略電芯→模組這一過程。
由于模組這個中間形態依然存在，所以零跑的CTC方案在空間釋放效率、集成度、成本優勢、減少配件等各個方面都不如特斯拉極致。
但是，零跑的CTC實際上更易于量產，且維修便利性更好。零跑的CTC（其實是MTC）和特斯拉CTC相比這是一種比較折中的解決方案，較傳統方案改動較小，車輛裝配工藝、電池包的固定形式改動不多，模組的型號、尺寸、參數也與之前一致，可以大量沿用之前的設計方案，所以更容易量產。另外，由于下蓋可拆卸，所以維修便利。
總而言之，如果特斯拉的CTC技術是真CTC技術的話，那么零跑的CTC技術稱之為“MTC技術”更恰當，Module to chassis，模組集成底盤一體化。
05
CTC技術預測
綜上所述，零跑的CTC雖然在輕量化程度上不及特斯拉極致，但是國內現階段易于推廣的量產方案。
特斯拉的CTC技術方案集成度高，相對靈活性差，并且可維修性差。維修問題是行業亟待研究的課題。
目前另兩項熱點技術，滑板底盤、一體化壓鑄均與之有著共同的理念：高度集成化。取各方的交集，高度集成化；CTC與一體化壓鑄技術的結合，將會推進滑板底盤的應用進程。
（文章來源： 汽車輕量化技術創新戰略聯盟）
