中國的壓鑄模具行業興起和發展相對國外較晚，與壓鑄模具行業相配套的設計人才和制造人才相對缺乏，壓鑄模具設計和制造的經驗相對不夠豐富，技術相對不夠成熟。所以，壓鑄模具行業的發展就必須依靠壓鑄模具技術的創新與發展。

壓鑄模具設計流程與塑膠模具設計流程十分相似，都需要考慮進料方式和模具結構布局。但是，壓鑄模具設計還要考慮如下重點：多個進料澆口之間的位置分布與分配；進料澆口截面積的計算，各級流道截面積的計算；渣包布置的位置，排氣槽是否合理；還要考慮怎么樣排出披鋒、排出噴脫模劑殘留液；防止披鋒、廢渣的堆積等等。壓鑄模具技術如何提升優化？



使用“壓鑄模流分析軟件”輔助分析和選定模具設計方案

每一款金屬壓制品的形狀和結構都各不相同，每一套新壓鑄模具可能都會隱藏著未知潛在問題。如果僅僅依靠個人經驗和技術來設計壓鑄模具，就會因?yàn)閭€(gè)人的經驗和技術水平會有一定的差異性，很難保證每一套壓鑄模具設計都達到合理化，很難有效地提高模具設計質量。所以有必要用輔助軟件來實現壓鑄模具設計的創新與發展。壓鑄模流分析軟件可以在完成模具設計方案和完成3D分模時，就進行方案驗證。在沒有制造模具之前，就可以預測出潛在的問題：填充流動是順序否合理？是否產生卷氣？是否會困氣？冷卻是否均勻？哪個部位可能出現沙孔？可以通過對比2到3個不同的設計方案，來分析各自的潛在問題和風險，提前處理掉問題或者做好預防措施；最后選擇一個最合理的壓鑄模具設計方案。

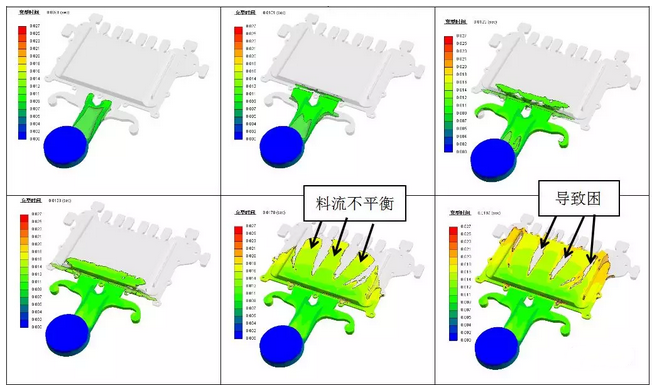

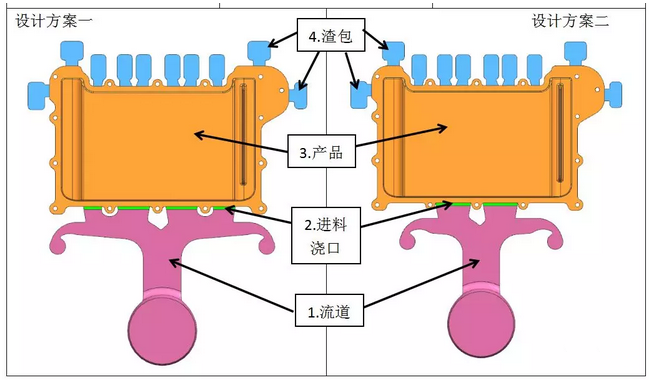

“設計方案一”和“設計方案二”的模流分析對比圖：

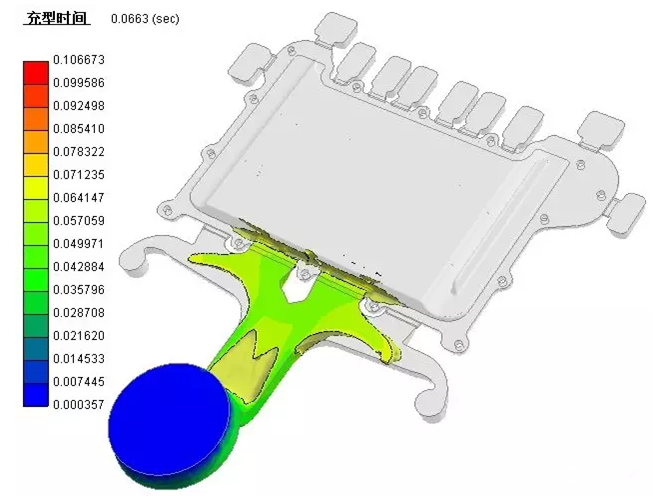

“設計方案一”的模流分析效果截圖：


“設計方案二”的模流分析效果截圖：


 “設計方案一”和“設計方案二”的模流分析對比結論：

 1. 在模擬參數一樣的情況下，“設計方案一”采用4個進料澆口的設計方式，在填充成型時進料均勻、料流平穩，填充順序合理，排氣順序合理，不會卷氣，有利于成品的成型。

 2. 在模擬參數一樣的情況下，“設計方案二”采用2個進料澆口的設計方式，進料不足，在填充成型時進料不均勻、料流有快有慢，填充順序不合理，排氣不順暢、困氣，嚴重影成品的質量。

結論：“設計方案一”最合理的壓鑄模具設計方案。

排渣和排氣結構

大部分金屬壓制品都有外觀要求，或者有氣密性要求，或者同時要滿足上面兩個要求。如果在壓鑄生產中無法及時排除模腔內部的氣體，它就會滲入金屬料液之中；它很有可能就會出現在產品的表面形成氣泡，影響到產品的外觀質量；它也有可能融進鑄件的內部形成氣孔，影響到產品的內部致密性，導致產品的強度下降。在壓鑄成型時，流動在最前面的金屬湯料的溫度會降低，容易出現冷凝料，它也會影響到鑄件（產品）的外觀質量和內部質量。所以，壓鑄模具的排渣和排氣結構設計是否合理，很大程度上決定了整個鑄件（產品）的質量。要打破傳統設計思維，除了考慮到在鑄件料流末端和容易有冷料的地方設置排渣和排氣以外；也要考慮到渣包澆口、渣包和排氣槽的創新設計和創新應用。




1.直通式排渣和排氣結構

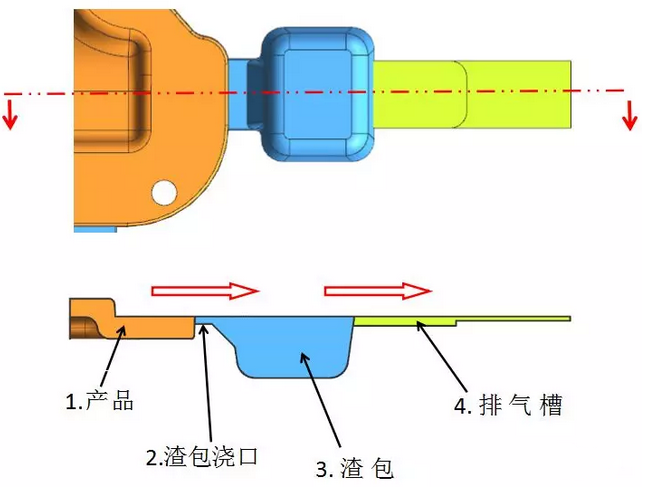

普通的直通式排渣和排氣結構，雖然結構簡單、容易加工，可以起到排渣、排氣的效果，但是會在壓鑄成型時會使得一小部分金屬湯料會通過渣包澆口、渣包、排氣槽排出去，直接的造成壓力損失，會影響壓鑄件的致密性。

2.搭接式排渣和排氣結構的創新設計和應用

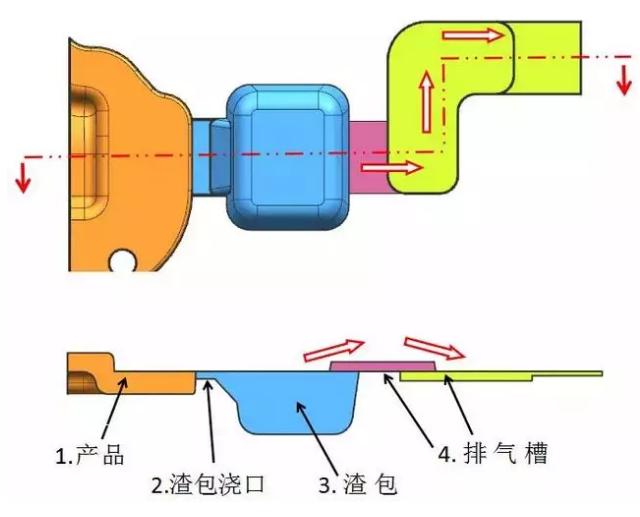

創新設計以后是使用搭接式排渣和排氣結構，采用渣包口和部分排氣開在前模的方式，既可以起到排渣、排氣的效果，又可以防止在壓鑄成型時小部分金屬湯料直接通過渣包澆口、渣包、排氣槽排出去；有效地減少成壓力損失，有利于壓鑄件的致密性。



3.混合式排渣和排氣結構的創新設計和應用

混合式排渣和排氣結構，采用渣包口或者部分排氣槽開在前模，既可以起到排渣、排氣的效果，又可以防止在壓鑄成型時小部分金屬湯料直接通過渣包澆口、渣包、排氣槽排出去；有效地減少成壓力損失，有利于壓鑄件的致密性。



滑塊機構排渣槽結構

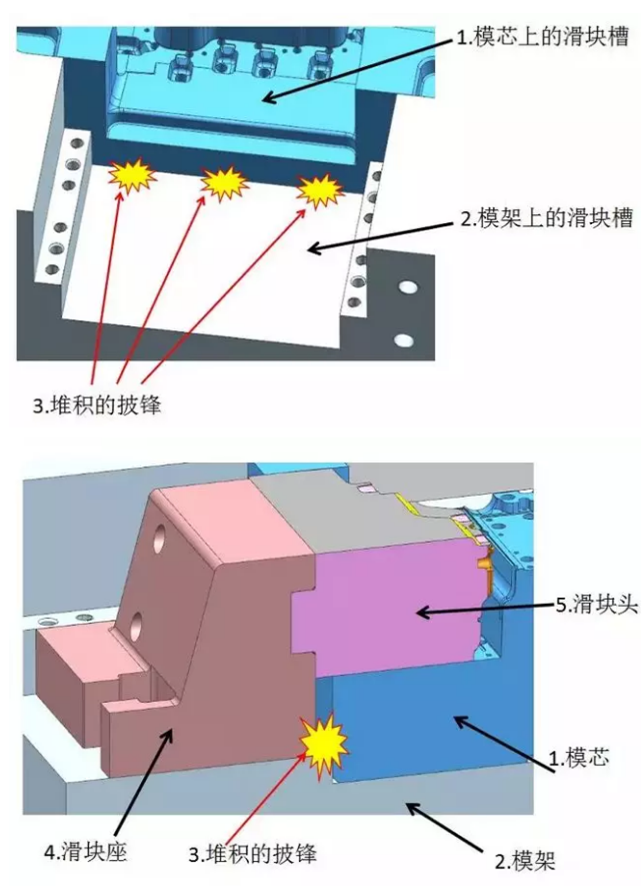

在壓鑄模具生產過程中會產生大量的金屬碎屑，即披鋒。開模、取出鑄件以后，如果不能及時吹干凈他它們，它們就很容易進入壓鑄模具的活動結構里面堆積成塊，以后就直接會影響模具活動結構的正常運動。特別是滑塊機構一旦被披鋒堵住和阻礙，就會出現無法正常運動，甚至卡死的情況，導致整套模具無法正常生產。滑塊座的底部除了設置潤滑油槽以外，還要設計一些排渣槽結構，它可以在相當長的一段生產時間內有效地容納、存放落到滑塊座底下的披鋒；直到模具完成生產任務以后，再對那些披鋒、雜物進行徹底清除；以保證滑塊順暢工作，保證良好的生產效率。



1. 無排渣槽和排渣孔滑塊結構

無排渣槽和排渣孔滑塊結構，雖然結構簡單，但是沒有轉移和暫時存放披鋒、排出披鋒的功能，一旦披鋒堆積起來就會阻礙滑塊復位，就會影響滑塊的正常工作。

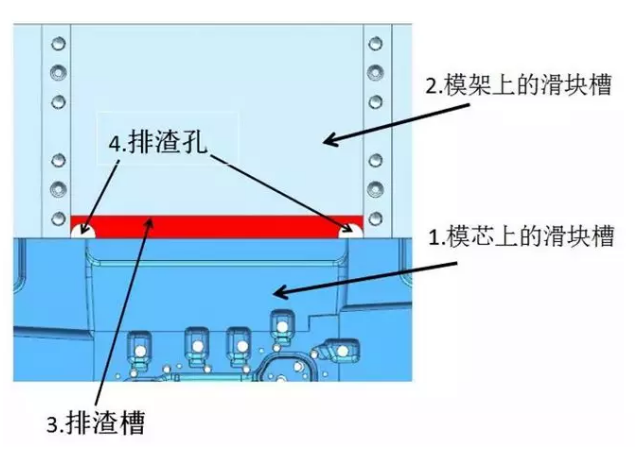

2. 有排渣槽和排渣孔的滑塊結構A

滑塊有可能會制作在模具上、下、左、右四個不同位置。當滑塊結構設計在模具下側時，就設計倒“U”字型的排渣槽，靠近模芯位置設計2個排渣孔；在滑塊結構工作時，披鋒及脫模劑殘留液可以通過倒“U”字型排渣槽排出，也可以通過排渣孔排出；可以有效保證滑塊正常順暢工作。




3. 有排渣槽和排渣孔的滑塊結構B
當滑塊結構設計在模具左側或右側時，就設計倒“L”字型的排渣槽，靠近模芯下側的位置設計1個排渣孔；在滑塊結構工作時，披鋒及脫模劑殘留液可以通過倒“L”字型排渣槽排出，也可以通過排渣孔排出；可以有效保證滑塊正常順暢工作。



4. 有排渣槽和排渣孔的滑塊結構C

當滑塊結構設計在模具上側時，就設計倒“一”字型的排渣槽，靠近模芯的位置設計2個排渣孔；在滑塊結構工作時，披鋒及脫模劑殘留液可以通過倒“一”字型排渣槽排出，也可以通過排渣孔排出；可以有效保證滑塊正常順暢工作。




結語：

壓鑄模具技術的創新與發展主要從使用“壓鑄模流分析軟件”來輔助分析和選定模具設計方案，從壓鑄模具結構的創新設計和應用這兩方面來實現。使用創新的思維，精心研究出新型模具結構；在實際應用過程中總結經驗，持續創新持、續發展；研發出更加合理、實用的模具結構，總結相應的經驗數據。創新是發展的源泉，只有堅持創新和發展，壓鑄模具技術才會日益完善和更加成熟。
